以前から1970年代のラジカセをいろいろと集めていましたが、今日ご紹介するのはSONYから昭和50年6月に発売された「studio1560　CF-1560」です。



★SONY CF-1560アイボリー色とオリーブ色の２色があった。ファショナブルなデザイン。



　基本性能は、マイクの音量をコントロールできるマイクフェーダーとミキシング専用マイクジャックを装備し、オートシャットオフや録音レベルを自動調整できるソニオマチックなどを備えていた。

　この頃のSONY製品としては珍しく、アイボリーとオリーブの２色のカラーが販売され、普段はあまり機械を使用しない女性ユーザーなどもターゲットとしていた機種ではないかと思われます。

　某オークションにて２色ともゲットしました。

　私が所有するCF-1560のうち１台はラジオ部のチューニングダイヤルが欠品でしたが、他の部品取り用のラジオのつまみを代用しています。

　２台ともラジオは聞き取れましたが、カセット部のゴムが伸びていたため、新品に交換して復活しています。

　また、アイボリーの方は最初電源が入っているにもかかわらずまったくの無音、通常は電源を入れたときにスピーカーから「ボッ！」という音がするものですが、何も聞こえませんでした。

　イヤホンで聴いてみると、ちゃんとラジオの音が聞こえてきます。

　ためしに、分解してスピーカーを外し、他のアンプから出ている音をスピーカーケーブルで外したスピーカーに接続しましたがまったくの無音。

　結局、スピーカーがご臨終との結論に達し、他のラジオから予備の部品としてストックしておいた同じ大きさのスピーカーに交換して無事に復活しました。

　このラジカセは、分解すると魚の３枚おろしのように、前面と基盤部分と背面の大きく３ブロックに分かれるのでとてもメンテナンスがしやすいようになっています。

　この際、特に前面、背面のパーツに配線がくっついていないので、安心して分解できるのが特徴です。

　通常は、スピーカーが前面パーツに固定されていたり、背面パーツにアンテナの線が半田付けされていたりするのですが、この機種はとてもよく考えられた設計になっています。

　以下、このラジカセの分解で順を写真入でご案内しますが、あくまで私が行った方法であり、真似をしてトラブルが発生しても当方は一切責任を負いません。あくまで、実行する場合は、自己責任でお願いします。

　また、この件に対する問い合わせについても責任がもてませんのでお答えは出来ませんので予めご了解願います。



手順１．背面のネジを５箇所外します。

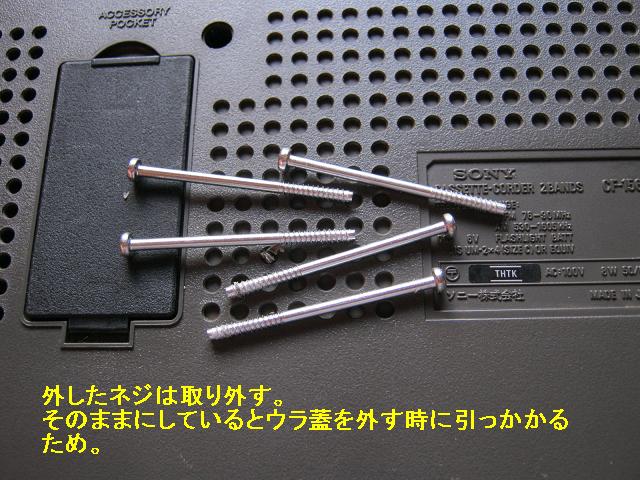

手順２．外したネジを取り出しておきます。本体にネジが入ったままだと分解するのに手間取ります。

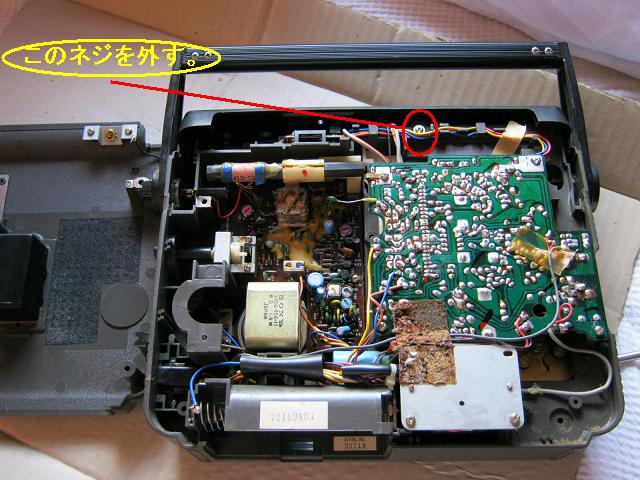

手順３．基盤の上のほうにあるネジを１箇所外します。外したネジはなくさないように注意しましょう。



手順４．ボリューム、トーンコントロール、チューニングのノブを外しておく。

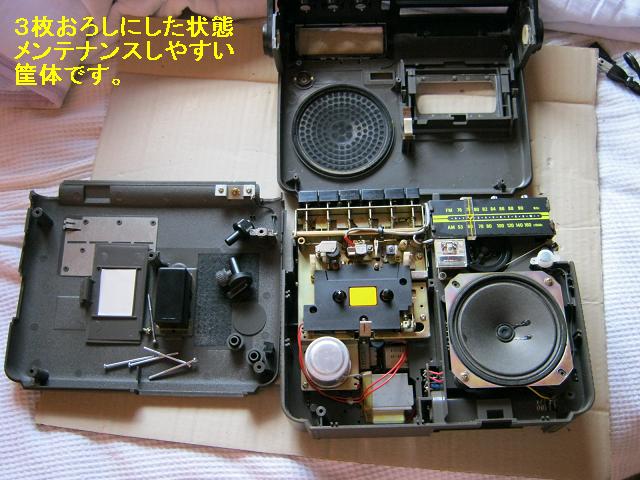

手順５．まん中の基盤部分をしたの方向に引き抜くように外すと、３枚おろしの完了です。





★昨年11月の陸前高田付近の状況(私の友人が撮影しました。)







 ホームページは　　　　http://business1.plala.or.jp/matikado/　　　です。





　前回は、黎明期のデジカメとしてニコンのクールピクス100をご紹介しましたが、今回はフジフィルムの低価格デジカメ、クリップ・イット(CLIP-IT)シリーズのDS-10を紹介します。

★フジフィルムが発売した液晶画面無しの低価格デジカメDS-10。レンズには「TV-FUJINON」と書かれている。



★裏側にはコントロール用(メニューや撮影枚数のみ表示)の液晶があるが、撮影した画像を見る液晶は無い。



★以下、フジフィルムのニュースリリースからの抜粋です。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－
FUJIフィルムから1997年5月に発売されたデジタルカメラ。
DS-10は撮影画像再生可能な液晶ディスプレイを搭載せずに小型軽量化した低価格モデルで、同時に消費電力が抑えられたことで単3形のアルカリ乾電池など電池2本（DC 3V）での動作を実現している。
CCDも35万画素（記録解像度は640×480ドット）で、単3型アルカリ乾電池で連続250枚の撮影ができ、2MB容量のスマートメディアでは標準モード約30枚、ファインモードで約22枚の記録ができる。

【主な仕様】
記録方式：JPEG準拠
CCD：正方画素原色全画素読み出し方式35万画素
感度：ISO 150相当
ホワイトバランス：固定(5500K)
撮影範囲：70cm～無限遠
外形寸法：112(W)×66(H)×40(D)mm
重量：160g(電池含まず)
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
　今となっては、当然といえる液晶画面をつけずに、昔ながらの透視型のファインダーのみで当時問題となっていた液晶(特にバックライト用の)による電池のモチの悪さを解消すると共に、低価格化をしたということです。
逆にその場での撮影した写真が確認できないため、デジカメなのにフィルムカメラのような使い方を強いられるものでした。
　ただ、今のように何ギガバイトというメモリーは無く、標準モードの２ＭＢで３０枚しか撮影できないというのはまさにフィルムをメモリーに置き換えただけのカメラといえるのかもしれません。
　それだけ、慎重にシャッターが切れますし、明らかに失敗した撮影の場合はその場で消去も出来るので、より効率的にメモリーが使えるというのが特徴かもしれませんが、何よりもバッテリーの持ちがいいのが最大のポイントです。
　初期型のカシオQV-10などはアルカリ電池で電源を入れたまま撮影していると、肝心な時にバッテリー切れなんてことがしょっちゅうありましたから、当時は呼びの電池は必ず持ち歩いていました。
　黎明期のデジカメのウイークポイントは奇しくも現在のスマホの問題点と同じバッテリーでの使用時間が短いという共通の点がある意味時代は繰り返されているのだと実感させられます。
　撮影した画像は、ビデオ用のCCDを改良・補正して撮影していますが、とりあえず前回紹介したニコンのクールピクス100のように増し書くな画像ではなく640*480のVGA画像で記録されます。
　お世辞にも良い画像とはいえませんが、当時としてはホームページ用の掲載写真ならば何とか使えたと思います。



★DS-10で撮影した画像。



　このDS-10、今まともに使う人はいないでしょうが、使うためには記憶媒体としてスマートメディアのカードが必要です。

　現在は、CFとSDカードに集約された記憶メディアも当時はメーカーによって何種類も存在していました。

　しかもこのスマートメディアは規格が何度か変更されたため、作動電圧が3Vと5Vの２種類存在します。

　裏表の造りが逆になっているのですが、幸いこのDS-10はその過渡期に生まれた機種のため、どちらのメディアにも対応しています。



★各社ごとに発売されていたメディアの競争では早々と撤退したスマートメディアを使用している。



　しかし、すでにパソコンで読み込む場合のアダプターは中古でし可手に入らず、私の持っているカードリーダーでは3V駆動のメディアしか読み込みできませんでしたのでこの辺も注意が必要です。

　もしかしたらカメラ本体よりもカードリーダーやメディアの放送局がプレミアがついて高いものになっているかもしれません。念の為。
